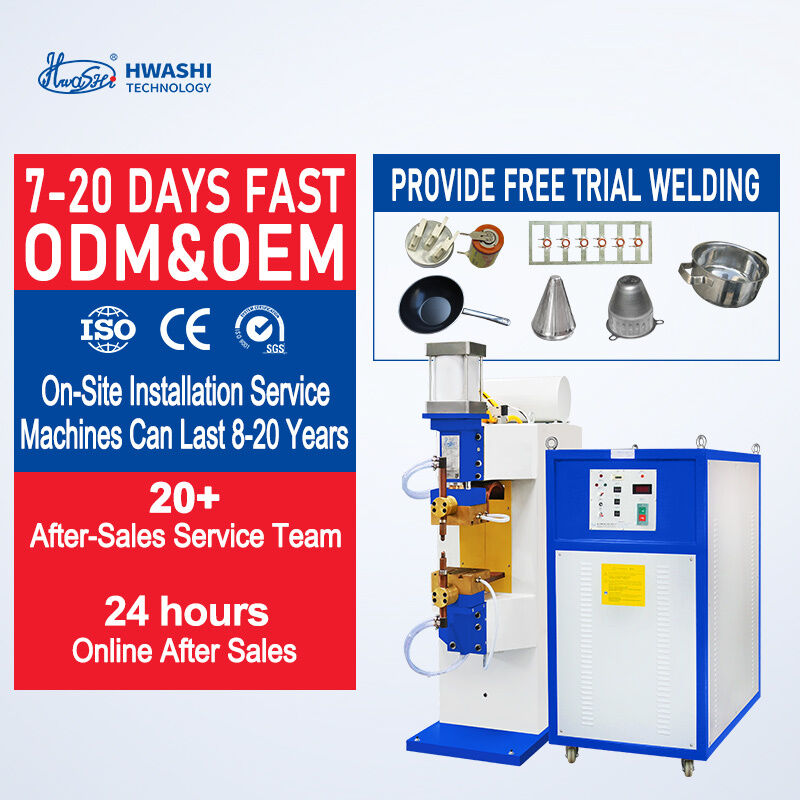

Spotschweißmaschine für Präzisionsmetallverbindungen, geeignet für Industrie- und Automobilherstellungsprozesse

Kondensatorentladungs-Punktschweißgerät (Kondensatorschweißgerät)

Produktübersicht

Die Hwashi-Kondensatorentladungs-Punktschweißmaschine ist ein Präzisions-Widerstandsschweißsystem, das Kondensatoren mit hoher Kapazität nutzt, um Energie zu speichern und sofort wieder abzugeben – und innerhalb von Millisekunden Zehntausende Ampere Strom liefert, um saubere, hochfeste Schweißnähte mit minimalem Wärmeeintrag zu erzielen. Dieses „Speichern-dann-Entladen“-Prinzip sorgt für eine äußerst geringe thermische Belastung der Werkstücke und erzeugt spuren- und verzugsfreie Schweißverbindungen, die kein Schleifen oder Nachbearbeiten nach dem Schweißen erfordern.

Dieses Tisch-Kondensatorschweißgerät ist ideal für Kochgeschirr aus Edelstahl, Gerätekomponenten, Hardware-Beschläge und dekorative Metallprodukte, bei denen das Erscheinungsbild der Oberfläche von entscheidender Bedeutung ist. Es kombiniert Kondensatoren japanischer Hersteller, präzise pneumatische Druckbeaufschlagung und eine intuitive digitale Steuerschnittstelle in einem kompakten, bedienerfreundlichen Paket – so können auch ungelernte Arbeiter vom ersten Tag an konsistente, hochwertige Ergebnisse erzielen.

Hauptmerkmale und Vorteile

1. Sofortige Kondensatorentladung – Nullspurenschweißen

• Entladedauer: <20ms— Der Schweißvorgang ist abgeschlossen, bevor sich die Hitze ausbreiten kann, wodurch Verformungen und Verfärbungen des Werkstücks minimiert werden
• Wärmeeinflusszone: ultraklein— Keine Schwärzung, keine Oxidationsspuren, kein Verziehen auf Edelstahl, Aluminium oder beschichteten Oberflächen
• Die Schweißnähte entsprechen der Festigkeit des Grundmetalls – überprüft durch Zugkrafttests gemäß den Spezifikationen des Grundmaterials
• Eliminiert das Schleifen, Polieren oder Nacharbeiten der Oberfläche nach dem Schweißen – wodurch Arbeitskosten und Zykluszeit gesenkt werden

2. Japanische Hochenergiekondensatoren

• Nippon Chemi-Con-Kondensatoren(Japan) – branchenführende Zuverlässigkeit mit 18-monatigem Wartungszyklus gegenüber 6 Monaten bei Standardgeräten
• Energiespeicher von 4.500 J bis 30.000 J über die gesamte Modellpalette hinweg – vom Präzisions-Mikroschweißen bis zum Mehrpunkt-Buckelschweißen
• Ladeeffizienz ≥93 % (IGBT-Hochfrequenzladen) – spart über 45 % der jährlichen Stromkosten im Vergleich zu herkömmlichen Systemen
• Stabile Energieabgabe, unabhängig von Schwankungen der Netzspannung – gleichbleibende Schweißqualität Schicht für Schicht

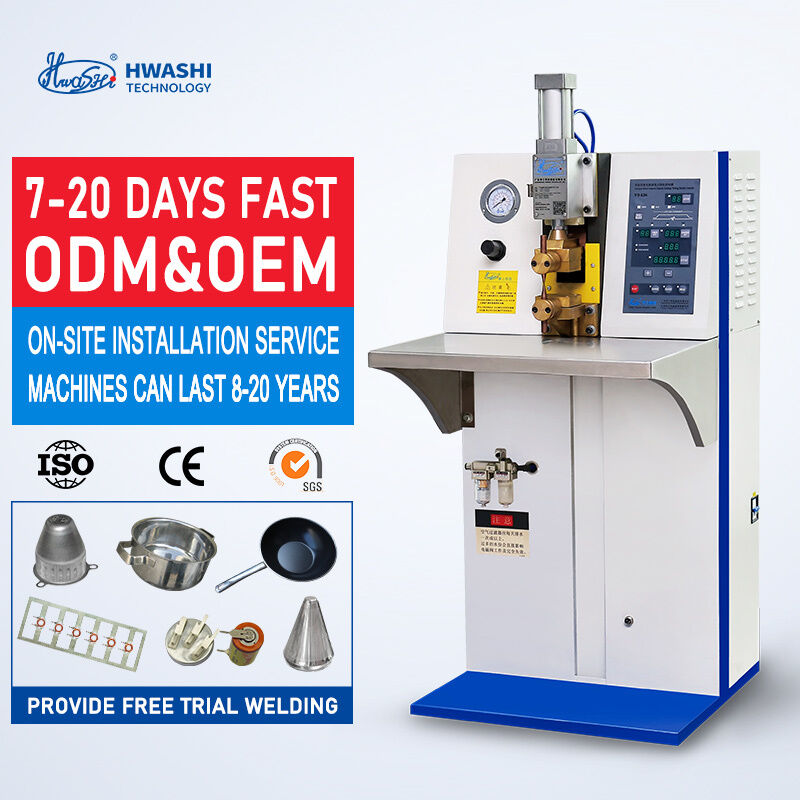

3. Kompaktes Tischdesign mit digitaler Steuerung

• Integrierter Arbeitstisch aus Edelstahl mit einstellbarem Elektrodenhub und Schließabstand
• Digitales Anzeigefeld— Echtzeitüberwachung der Ladespannung, der Anzahl der Schweißungen und des Systemstatus
• Manometer + Luftfilterregler für präzise pneumatische Kraftregelung (Bereich 500–1.500 kg, je nach Modell)
• Fußpedal-/Hebelaktivierung – freihändiger Betrieb für sichere, wiederholbare Schweißzyklen

4. Netzfreundlich und energieeffizient

• Geringe Netznachfrage— Ladetransformator kleiner Leistung lädt Kondensatoren vor; Die Entladung verbraucht während des Schweißens keinen Gitterstrom
• 3-phasiger symmetrischer Eingang— Kein Spannungsabfall oder Flackern, sicherer Betrieb neben empfindlichen Geräten in derselben Werkstatt
• Energieeinsparungen von über 70 % im Vergleich zu herkömmlichen Wechselstrom-Punktschweißgeräten bei gleicher Schweißnahtfestigkeit
• Am Entladungstransformator ist keine Wasserkühlung erforderlich – forcierte Luftkühlung reicht für den Betrieb mit hoher Einschaltdauer aus

5. Breite Materialkompatibilität

• Schweißt Kohlenstoffstahl, Edelstahl (SUS304/316), Aluminium, Kupfer, Messing, Bronze, Nickel, Silber und unterschiedliche Metallkombinationen
• Geeignet für Punktschweißen, Buckelschweißen, Ringbuckelschweißen und hermetisches Nahtschweißen
• Blechdickenbereich: 0,1 mm–3,0 mm (variiert je nach Modell und Material)
• Kompatibel mit hochfestem Stahl und warmumgeformtem Stahl – keine Spezialwerkzeuge erforderlich

Technische Spezifikationen
