Name: Automatische Hochgeschwindigkeits-Kondensatorschweißmaschine mit verstellbarer Wirkungsbreite und MFDC-Stromversorgung für die Produktion von Drahtrohrkondensatoren
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-SQ-MF160Kx2
Price: 375,000.00 USD
Availability: InStock

Haus > Produkte > KondensatorSchweißgerät >

Automatische Hochgeschwindigkeits-Kondensatorschweißmaschine mit verstellbarer Wirkungsbreite und MFDC-Stromversorgung für die Produktion von Drahtrohrkondensatoren

Automatisches Kondensatorschweißgerät mit MFDC-Leistung

Schweißmaschinen für die Schweißtechnik

mit einer Breiteverstellbarkeit

Herkunftsort:

China

Markenname:

HWASHI

Zertifizierung:

Modellnummer:

WL-SQ-MF160Kx2

Treten Sie mit uns in Verbindung

Fordern Sie ein Zitat

Produkt-Details

Produktname:

Kühlschrank Drahtrohr Kondensator Produktionslinie Schweißmaschine Biegemaschine Metalldrahtverarbei

Abmessung (L*B*H):

5000x2400x2200mm

Gewicht:

2500 kg

Wirksame Schweißbreite:

600-1000mm (besonders angefertigt)

Garantie:

1 Jahr

Transformator:

Mf-DC-Transformator

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge

1 Satz

Preis

Verhandelbar

Verpackung Informationen

Seeangemessene Holzverpackung von PVC-Film für FCL

Lieferzeit

30 - 60 Werktage empfingen nachher Ihre Zahlung

Zahlungsbedingungen

L/C, T/T

Versorgungsmaterial-Fähigkeit

50 Sätze pro Monat

Verwandte Produkte

Video

Automatische Hochgeschwindigkeits-Kondensatorschweißmaschine mit einstellbarer Wirkungsbreite von 600-1000 mm und MF Gleichstromtransformator für die Produktion von Drahtrohrkondensatoren

Erhalten Sie besten Preis

Video

Automatische Hochgeschwindigkeits-Kondensatorschweißmaschine mit einstellbarer Wirkungsbreite von 600-1000 mm und MF Gleichstromtransformator für die Produktion von Drahtrohrkondensatoren

Erhalten Sie besten Preis

Video

Automatische Hochgeschwindigkeits-Kondensatorschweißmaschine mit verstellbarer Wirkungsbreite und MFDC-Stromversorgung für die Produktion von Drahtrohrkondensatoren

Erhalten Sie besten Preis

Video

Vollautomatische Produktion von Bügelbrett von Rohrohr bis zum fertigen Produkt, keine manuelle Handhabung

Erhalten Sie besten Preis

Treten Sie mit uns in Verbindung

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Kontakt jetzt

Produkt-Beschreibung

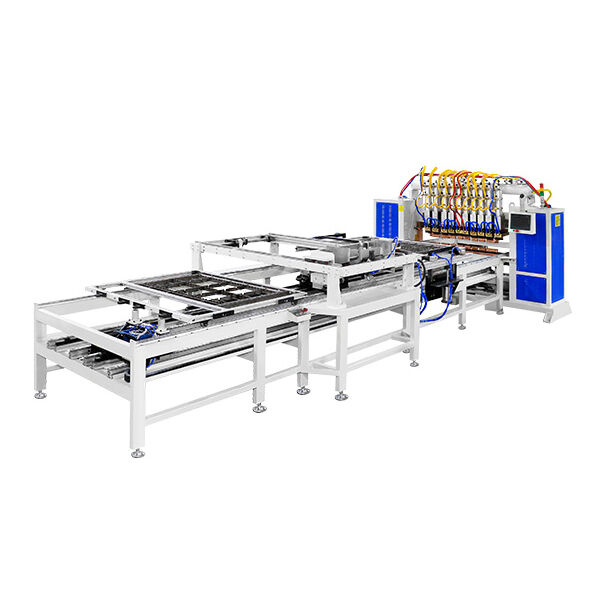

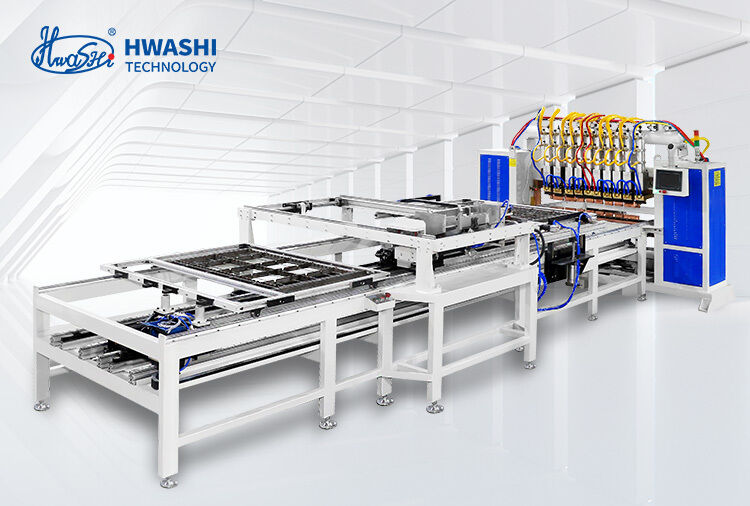

Automatisierte Hochgeschwindigkeits-Kondensatorschweißmaschine

Automatisierte Hochgeschwindigkeits-Kondensatorschweißmaschine mit einstellbarer effektiver Breite für die Produktionslinie für Drahtrohrkondensatoren

Produktübersicht

Die automatisierte Hochgeschwindigkeits-Kondensatorschweißmaschine ist ein Mehrkopf-Punktschweißsystem in Portalbauweise, das für die Großserienfertigung von Wire-on-Tube (WOT)-Kondensatoren entwickelt wurde. Die Maschine wurde speziell für Kühl-, Gefrier- und gewerbliche Kühlproduktionslinien entwickelt und liefert präzise, konsistente Draht-Rohr-Schweißnähte im industriellen Maßstab.

Ausgestattet mit mehreren synchronisierten Schweißköpfen und einem servogesteuerten Doppelschicht-Zuführsystem führt die Maschine den gesamten Schweißzyklus nach dem Laden des Materials automatisch aus – von der Drahtpositionierung bis zum gleichzeitigen Mehrpunktschweißen und dem Vorrichtungswechsel. Die einstellbare effektive Schweißbreite eignet sich für ein breites Spektrum an Kondensatorplattengrößen, sodass kein spezieller Werkzeugwechsel zwischen den Produktspezifikationen erforderlich ist.

Hauptvorteile

Vollautomatischer Schweißzyklus

Sobald der Bediener das Serpentinenrohr und die Stahldrähte auf den Doppelschichtvorschub lädt und den Startknopf drückt, führt die Maschine die gesamte Schweißsequenz autonom aus – einschließlich Vorrichtungswechsel, Mehrkopf-Simultanschweißen und automatischem Vorrichtungswechsel. Das zweischichtige Zuführsystem ermöglicht das Beladen einer Vorrichtung, während die andere geschweißt wird, was eine unterbrechungsfreie Serienproduktion und eine Maximierung des Durchsatzes ermöglicht.

Einstellbare effektive Schweißbreite

Die effektive Schweißbreite ist frei einstellbar, um verschiedenen Kondensatorspezifikationen ohne mechanische Modifikation gerecht zu werden. Ganz gleich, ob schmale Kondensatoren für kompakte Kühlschränke oder breite Platten für gewerbliche Kühlvitrinen hergestellt werden – eine einzige Maschine verarbeitet die gesamte Produktpalette und reduziert so die Kapitalinvestitionen und den Platzbedarf.

Mehrkopf-Portalschweißsystem

Mehrere Schweißköpfe arbeiten gleichzeitig, was die Zykluszeit im Vergleich zu Einkopf-Alternativen erheblich verkürzt. Jeder Kopf wird pneumatisch mit individuell steuerbaren Schweißparametern (Strom, Zeit, Druck) betätigt, wodurch eine gleichmäßige Schweißqualität über die gesamte Kondensatorplatte gewährleistet wird.

Intelligentes Schweißparametermanagement

101 gespeicherte Schweißmodelle mit Schnellwechselmöglichkeit für einen schnellen Produktwechsel
3 wählbare Druckkurven für verschiedene Materialkombinationen
SPS-gesteuert mit farbigem Touchscreen-HMI für intuitive Bedienung
Die passwortgeschützte Parameterspeicherung verhindert unbefugte Änderungen

Überlegene Schweißqualität mit MFDC-Leistung

Die Gleichstromversorgung mit Mittelfrequenz-Inverter (MFDC) ermöglicht eine präzise, schnelle Stromanpassung mit minimaler thermischer Auswirkung auf das umgebende Material. Zu den Merkmalen gehören ein höherer Leistungsfaktor (0,85–0,90) im Vergleich zu herkömmlichen Wechselstromsystemen, eine dreiphasige ausgeglichene Last mit minimalen Netzstörungen und ein maximaler sekundärer Kurzschlussstrom von bis zu 40 KA für eine zuverlässige Draht-Rohr-Schweißung.

Spannungsstabilität unter Werksbedingungen

Die integrierte Netzspannungs-Floating-Kompensation sorgt dafür, dass die sekundäre Ausgangsspannung bei Schwankungen der Eingangsleistung innerhalb von ±10 % innerhalb von ±3 % ihres eingestellten Werts bleibt – entscheidend für die Aufrechterhaltung einer gleichbleibenden Schweißqualität in Anlagen mit instabiler Stromversorgung.

Technische Spezifikationen

Parameter	Spezifikation
Modell	WL-SQ-150K*2 (anpassbar)
Eingangsleistung	Dreiphasig 380 V ± 10 % 50/60 Hz
Nennkapazität	150 KVA * 2 (Anpassbar: 100 KVA, 160 KVA)
Bewerteter Arbeitszyklus	50 %
Einstellung der Sekundärspannung	2 Schritte
Maximaler sekundärer Kurzschlussstrom	40 KA
Transformatorisolationsgrad	Klasse F
Kompensation der Netzwerkspannung	Eingang ±10 % → Ausgang ≤±3 %
Schweißer-Druckkurven	3 Typen
Speicherung von Schweißmodellen	101 Typen
Effektive Schweißlänge	1500 mm (anpassbar bis 2000 mm)
Effektive Schweißbreite	600 mm (Anpassbar: 600–1200 mm, Zweizonen verfügbar)
Oberer Elektrodenhub	80 mm
Einstellbarer Hub der unteren Elektrode	30 mm
Automatische Bewegungsgeschwindigkeit	200-500 mm/s (einstellbar)
Steuermodus	SPS + Touchscreen-HMI
Kühlsystem	Wassergekühlt (Transformator, Thyristor, Elektroden)
Maschinendimension	~6500 * 2500 mm (je nach Konfiguration)
Maschinengewicht	~1500 kg

Anwendungen

Industrie	Typische Produkte
Haushaltskühlschränke	Wire-on-Tube-Kondensatoren, Hautkondensatoren
Gewerbliche Kühlung	Kühler-Kondensatoren, Flaschenkühler-Kondensatoren anzeigen
Gefrierschränke	Gefriertruhen-Kondensatoren, Stand-Gefrierkondensatoren
Klimaanlage	Kondensatorplatten, Verdampferschlangen
Wärmetauscher	Draht-Rohr-Wärmetauscher für verschiedene HVAC-Anwendungen
Herstellung von OEM-Geräten	Chargenschweißen von Draht an Bundy-Rohr/Kupferrohr

Schweißbare Materialien

Stahldraht zum Bundy-Rohr (邦迪管)
Stahldraht an Stahlrohr
Kupferdraht an Kupferrohr
Aluminiumdraht an Aluminiumrohr (mit richtiger Elektrodenauswahl)

Produktionsworkflow

Drähte ladenmittels Magnetdraht-Füllvorrichtung auf die Erstlagenvorrichtung aufbringen
Serpentinenrohr platzierenauf die Drähte
Legen Sie die Drähte der obersten Lage einüber die Röhre
Drücken Sie Start— Maschine führt automatischen Schweißzyklus aus:
- Vorrichtung geht zur ersten Schweißposition
- Mehrere Schweißköpfe feuern gleichzeitig
- Das Gerät rückt zur nächsten Position vor
- Wiederholen, bis alle Schweißpunkte fertig sind
Automatischer Geräteaustausch— Während eine Vorrichtung geschweißt wird, wird die andere belastet
Entladen Sie den fertigen Kondensatorund Zyklus neu starten

Komponenten der Produktionslinie

Hochgeschwindigkeits-Drahtricht- und -schneidemaschine
Rohrricht- und Schneidemaschine
Rohrbiegemaschine
Automatisches Kondensatorschweißgerät
Zusätzliche Ausrüstung: Rohrenden-Aufweit-/Schrumpfmaschine, Kondensfaltmaschine

Wir entwerfen komplette Produktionslinien basierend auf Ihren Produktzeichnungen und Effizienzanforderungen. Geben Sie einfach Ihre Spezifikationen an und unsere Ingenieure entwickeln die optimale Lösung für Ihre Anforderungen.

Herstellungsprozess für Drahtrohrkondensatoren

Das System mit zwei Vorrichtungen ermöglicht gleichzeitige Schweiß- und Ladevorgänge. Während eine Vorrichtung geschweißt wird, laden die Bediener Materialien auf die zweite Vorrichtung, wobei der Vorrichtungswechsel automatisch erfolgt, um die Effizienz zu maximieren.

Komplette Produktionslinienlösungen

Wir entwerfen vollautomatische oder halbautomatische Produktionsliniensysteme für Kühlschrankkondensatoren, die auf Ihre spezifischen Fertigungsanforderungen zugeschnitten sind.
