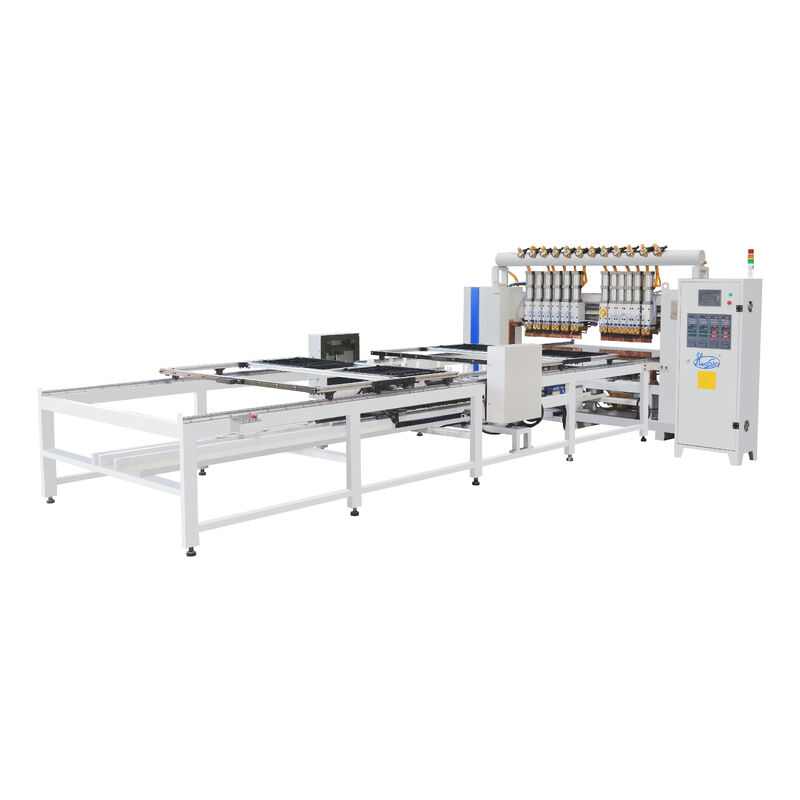

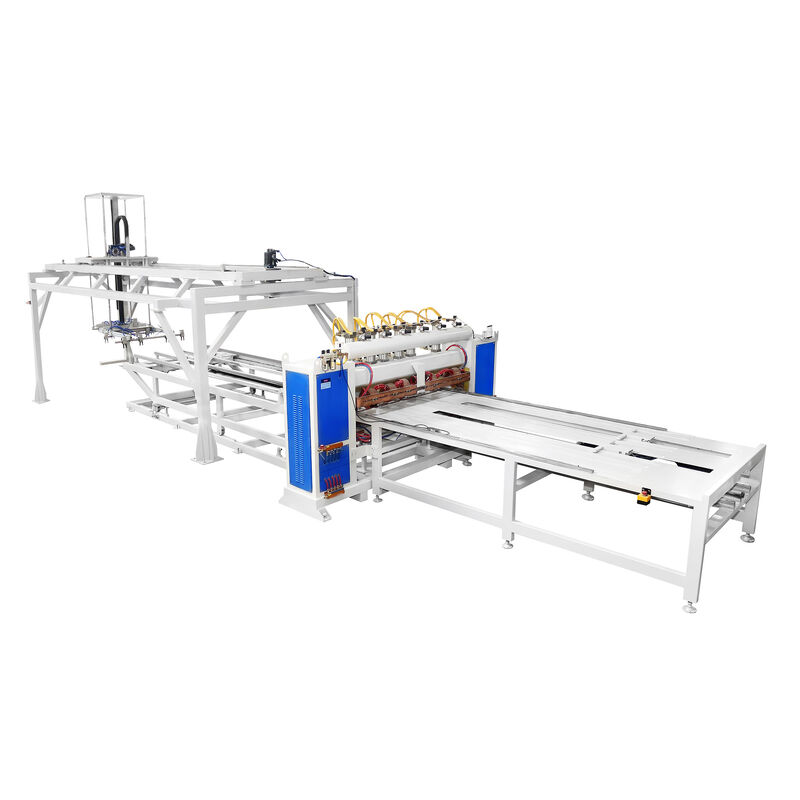

Name: Automatische Hochgeschwindigkeits-Kondensatorschweißmaschine mit verstellbarer Wirkungsbreite und MFDC-Stromversorgung für die Produktion von Drahtrohrkondensatoren
Brand: GUANGDONG HWASHI TECHNOLOGY INC.
SKU: WL-SQ-MF160Kx2
Price: 375,000.00 USD
Availability: InStock

Haus > Produkte > KondensatorSchweißgerät >

Automatische Hochgeschwindigkeits-Kondensatorschweißmaschine mit verstellbarer Wirkungsbreite und MFDC-Stromversorgung für die Produktion von Drahtrohrkondensatoren

Automatisches Kondensatorschweißgerät mit MFDC-Leistung

Schweißmaschinen für die Schweißtechnik

mit einer Breiteverstellbarkeit

Herkunftsort:

China

Markenname:

HWASHI

Zertifizierung:

Modellnummer:

WL-SQ-MF160Kx2

Treten Sie mit uns in Verbindung

Fordern Sie ein Zitat

Produkt-Details

Produktname:

Kühlschrank Drahtrohr Kondensator Produktionslinie Schweißmaschine Biegemaschine Metalldrahtverarbei

Abmessung (L*B*H):

5000x2400x2200mm

Gewicht:

2500 kg

Wirksame Schweißbreite:

600-1000mm (besonders angefertigt)

Garantie:

1 Jahr

Transformator:

Mf-DC-Transformator

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge

1 Satz

Preis

Verhandelbar

Verpackung Informationen

Seeangemessene Holzverpackung von PVC-Film für FCL

Lieferzeit

30 - 60 Werktage empfingen nachher Ihre Zahlung

Zahlungsbedingungen

L/C, T/T

Versorgungsmaterial-Fähigkeit

50 Sätze pro Monat

Verwandte Produkte

Video

Automatische Hochgeschwindigkeits-Kondensatorschweißmaschine mit verstellbarer Wirkungsbreite und MFDC-Stromversorgung für die Produktion von Drahtrohrkondensatoren

Erhalten Sie besten Preis

Video

Vollautomatische Produktion von Bügelbrett von Rohrohr bis zum fertigen Produkt, keine manuelle Handhabung

Erhalten Sie besten Preis

Video

Automatisches Bügelbrett-Rack Produktionslinie mit vollständig unbemannter Bedienung, patentiertes Klemmsystem und Multi-Punkt-Schweißen

Erhalten Sie besten Preis

Video

Kompakte Kondensatorschweißmaschine, die für eine einfache Integration in Kühl- und Klimatisierungsanlagen konzipiert ist

Erhalten Sie besten Preis

Treten Sie mit uns in Verbindung

+86-13380655800

export_trade@hwashi.com

86-752-3528326

Kontakt jetzt

Produkt-Beschreibung

Automatisierte Hochgeschwindigkeits-Kondensator-Schweißmaschine mit einstellbarer Wirkungsbreite für die Produktion von Drahtrohrkondensatoren

Produktübersicht

Die automatisierte Hochgeschwindigkeitskondensatorschweißmaschine ist ein Portalsystem mit mehreren Kopfpunkten, das für die Herstellung von Hochvolumen-Draht-on-Rohr-Kondensatoren (WOT) entwickelt wurde.Speziell für Kühlschränke bestimmtDie Maschine liefert präzise, konsistente Schweißvorgänge von Draht zu Rohr im industriellen Maßstab.

mit einer Leistung von mehreren synchronisierten Schweißköpfen und einem servo-betriebenen Doppelschicht-Zuführungssystem,Die Maschine führt den gesamten Schweißzyklus automatisch nach Materialbelastung aus, von der Position des Drahtes bis zum gleichzeitigen Schweißen in mehreren Punkten und zum Austausch von FixturenDie verstellbare Schweißbreite bietet Platz für eine Vielzahl von Kondensatorplattengrößen, wodurch spezielle Werkzeugwechsel zwischen den Produktspezifikationen vermieden werden.

Wichtige Vorteile

Vollautomatischer Schweißzyklus

Sobald der Bediener das Serpentinrohr und die Stahldrähte auf den Doppelschicht-Zuführer legt und den Startknopf drückt,Die Maschine führt die gesamte Schweißfolge autonom aus, einschließlich der Befestigungssteigerung., gleichzeitiges Schweißen mit mehreren Köpfen und automatischer Befestigungswechsel.die ununterbrochene Chargenproduktion ermöglichen und den Durchsatz maximieren.

Einstellbare Schweißbreite

Die effektive Schweißbreite ist frei einstellbar, um verschiedene Kondensatorspezifikationen ohne mechanische Modifikation zu berücksichtigen.Ob sie schmale Kondensatoren für kompakte Kühlschränke oder breite Platten für kommerzielle Display-Kühler herstellen, eine einzige Maschine verarbeitet die gesamte Produktpalette und reduziert so den Investitionsbedarf und den Bodenbedarf.

Mehrköpfige Schrankschweißanlage

Mehrere Schweißköpfe arbeiten gleichzeitig und verkürzen die Zykluszeit im Vergleich zu Alternativen mit einem Schweißkopf erheblich.Jeder Kopf ist pneumatisch mit individuell steuerbaren Schweißparametern betätigt (Strom, Zeit, Druck), um eine einheitliche Schweißqualität auf der gesamten Kondensatorplatte zu gewährleisten.

Intelligentes Schweißparametermanagement

101 gelagerte Schweißmodelle mit Schnellwechselfähigkeit für einen schnellen Produktwechsel
3 wählbare Druckkurven für verschiedene Materialkombinationen
PLC-gesteuert mit Farb-Touchscreen-HMI für eine intuitive Bedienung
Passwortgeschützte Parameterspeicherung verhindert unbefugte Änderungen

Überlegene Schweißqualität mit MFDC-Leistung

Der mittelfrequente Wechselrichter Gleichstrom (MFDC) liefert eine präzise, schnelle Stromanpassung mit minimalem thermischen Einfluss auf das umgebende Material.90) im Vergleich zu herkömmlichen AC-Systemen, dreiphasige balancierte Last mit minimalem Netzinterferenz und maximaler Sekundärkurzschlussstrom von bis zu 40 KA für eine zuverlässige Kabel-Rohr-Fusion.

Spannungsstabilität unter Fabrikbedingungen

Die eingebaute Netzspannungsflüssige Kompensation sorgt dafür, dass bei Eingangsleistungsschwankungen innerhalb von ± 10%die Sekundärausgangsspannung bleibt innerhalb von ± 3% ihres eingestellten Wertes ‧kritisch, um eine gleichbleibende Schweißqualität in Anlagen mit instabiler Stromversorgung zu erhalten.

Technische Spezifikation

Parameter	Spezifikation
Modell	WL-SQ-150K×2 (anpassbar)
Eingangsleistung	Dreiphasige 380V ± 10% 50/60Hz
Nennkapazität	150 KVA × 2 (Anpassbar: 100 KVA, 160 KVA)
Nennbetriebszeitraum	50%
Sekundäre Spannungsregelung	Zwei Schritte
Maximaler Sekundärkurzschlussstrom	40 KA
Transformator Isolationsgrad	Klasse F
Netzspannungskompensation	Eintrittswert ±10% → Ausgangswert ≤±3%
Schweißmaschinen unter Druck	3 Arten
Aufbewahrung von Schweißmodellen	101 Arten
Wirkliche Schweißlänge	1500 mm (bis zu 2000 mm anpassbar)
Wirkliche Schweißbreite	600 mm (Anpassbar: 600-1200 mm, verfügbar für zwei Bereiche)
Oberste Elektrodenzug	80 mm
Niedrigere Elektrodenverstellbarer Schlag	30 mm
Automatische Bewegungsgeschwindigkeit	200-500 mm/s (verstellbar)
Steuerungsmodus	PLC + Touchscreen HMI
Kühlsystem	Wassergekühlt (Transformator, Thyristor, Elektroden)
Maschinenabmessung	~6500 × 2500 mm (abhängig von der Konfiguration)
Maschinengewicht	~ 1500 kg

Anwendungen

Industrie	Typische Produkte
Kühlschränke für Haushalte	Träger-und Rohr-Kondensatoren, Träger- und Rohrkondensatoren
Gewerbliche Kältemittel	Anzeige-Kühlerkondensatoren, Flaschenkühlerkondensatoren
Gefrierschränke	mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W
Klimaanlage	mit einer Breite von mehr als 20 mm
Wärmetauscher	Wärmetauscher mit Draht auf Rohr für verschiedene HVAC-Anwendungen
OEM-Geräteherstellung	Schweißen von Draht in Chargen auf Bundy-Rohr/Kupferrohr

Schweißbare Materialien

Stahldraht zum Bundy-Rohr (邦迪管)
Stahldraht zu Stahlrohr
Kupferdraht zu Kupferrohr
Aluminiumdraht zu Aluminiumrohr (mit ordnungsgemäßer Elektrodenwahl)

Produktionsbetrieb

Ladeleitungenauf die erste Schicht über eine Magnetdrahtfüllvorrichtung
Ein Schlangenrohr platzierenauf die Drähte
Ladungsleitungen der oberen SchichtÜber die Röhre
Start drückenDie Maschine führt den automatischen Schweißzyklus aus:
- Anbringung von Stufen in die erste Schweißposition
- Mehrfache Schweißköpfe gleichzeitig
- Feststeuervoranschläge auf die nächste Position
- Wiederholen, bis alle Schweißpunkte abgeschlossen sind
Auswechselung von Automatikarmaturen- während eine Leuchte geschweißt wird, wird die andere geladen
Entladen des fertigen Kondensatorsund den Zyklus neu starten

Komponenten der Produktionslinie

Maschinen zum Ausrichten und Schneiden von Draht mit hoher Geschwindigkeit
Maschinen zum Geraden und Schneiden von Rohren
Maschinen zum Biegen von Rohren
Schweißmaschine mit automatischem Kondensator
Zusätzliche Ausrüstung: Rohrendexpansions-/Schrumpfmaschine, Kondensatorklappmaschine

Wir entwerfen komplette Produktionslinien, basierend auf Ihren Produktzeichnungen und Effizienzanforderungen.

Herstellungsprozess für Drahtrohrkondensatoren

Das System mit zwei Befestigungen ermöglicht gleichzeitige Schweiß- und Ladevorgänge.mit automatischem Leuchtenwechsel zur Maximierung der Effizienz.

Komplete Lösungen für Produktionslinien

Wir entwerfen volle automatische oder halbautomatische Produktionsanlagen für Kühlschrankkondensatoren, die auf Ihre spezifischen Fertigungsbedürfnisse zugeschnitten sind.
