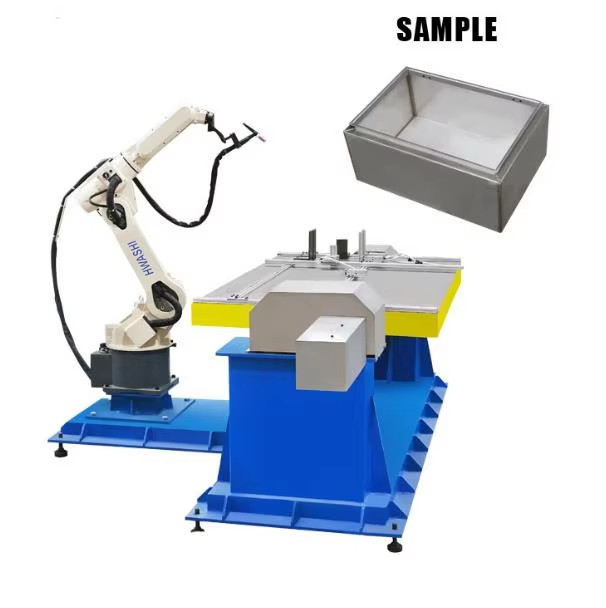

Strahlen industrielle MIG Schweißens-Roboter Hwashi Schweißens-Roboter für Speichergestell-Rahmen

Hwashi Industrie 6-Achsen-Schweißmanipulator

Features des Schweißroboters und Komponenten bekannter Marken.

1. Schweißsystem:Panasonic MIG- oder TIG-Schweißmaschine mit automatischem Drahtzufuhrsystem.

2. Automatisches Alarmsystem:Wenn ein Problem mit der Kabelversorgung oder der Gasversorgung auftritt, wird der Schweißroboter alarmieren und das Schweißen stoppt, bis Sie den Alarm löschen.

3Schweißgewehrsystem:Die berühmte Schweißpistole.

4. Schweißgewehrreinigung und Drahtschneidsystem:TBI-Marke.

5. Arbeitsplatzpositionierer:Es ist mit zwei Arbeitstisch-Sätzen ausgelegt.⁰Bei der Verarbeitung von Schweißschläufern ist es notwendig, die Schweißschläufe mit einer um 180°-Rotation zu erleichtern, die für das Mehrwinkelschweißen geeignet ist. Zwei Sätze von Positionersystemen könnten durch Spindelmotor eine 180°-Rotation erreichen.

6. Werkstücksspannungssystem:Die Zylinder drücken und klemmen das Werkstück.

7. Lichtleuchten:Zylinder drückt automatisch um. Verwenden zur Verhinderung der Lichtverschmutzung während des Arbeitsprozesses.

8Starten Sie das Steuerungssystem:Manuelle/automatische Tastenplattform mit tragbarer Struktur, bequem zu bedienen.

Spezifikationen für 5 Roboterarmmodelle

Projekthintergrund: Roboter-Schweißmaschine für Lagerräume (anwendet bei einem Hersteller von Lagerräumen in Südkorea)

Kundenanforderungen
1. Verwenden Sie Roboter, um Arbeitskräfte für das Schweißen zu ersetzen. Manuelles Laden und Entladen des Produkts. Einmalige Befestigung des Produkts an der Leuchte.
2Werkstückmaterial: Eisen-Stahl, Wandstärke: 2-5 mm; Größe: Länge: 1300-2700 mm Breite: 200 mm
3Das Werkstück sollte abwechselnd an zwei Gelenkenden geschweißt werden, um die Verformung zu verringern.

Anwendungsszenarien und Schweißprobe

Lösungen

1Das komplette Schweißrobotersystem umfasst 2 Sätze von HS-R6-08 1,4 m Armlänge Roboter, 2 Sätze von 350A MIG Schweißmaschine, 2 Sätze von automatischen Anti-Kollision Schweißpistole,2 Sätze von vertikalen Drehpositionierern mit einer Achse, 1 Satz Schweißgewehrreiniger und 2 Sätze Schweißvorrichtungen (jede Vorrichtung kann mit zwei Stücken Strogegrabenstrahl beladen werden) usw.
2Um die Stabilität und Konsistenz der Schweißqualität zu gewährleisten, schlagen wir vor, mit einem Schweißgewehr-Reinigungsgerät auszustatten.
3Das automatische Schweißen erfolgt mit dem sechs Achsen Roboter-Schweißer MIG.Die Zylinder oder Schnellklemmen werden verwendet, um die Position des Produkts mit dem Hebelprinzip zu befestigen, um die Positionsanforderungen des automatischen Schweißens des Roboters zu gewährleisten, um sicherzustellen, daß es an jedem Teil des Produkts geschweißt werden kann.mit einer Breite von mehr als 20 mm,, eine zum Schweißen.


Anwendungseffekt

1. Doppel-Station Festtisch-Layout kann lange Zeit kontinuierliches Schweißen realisieren, Schweißwirksamkeit und Schweißqualität wurde erheblich verbessert;

2Der feste Tisch realisiert das Klemmen des Werkstücks auf einmal und realisiert automatisch das abwechselnde Schweißen des Produkts, so daß die Verformung wirksam kontrolliert wird.

3Diese Maschine kann automatisches Schweißen mit manuellem Materialladen erreichen. Sie kann auch die Schweißqualität und die Schweißeffizienz verbessern. Darüber hinaus können die Produktionskosten reduziert werden.Das Problem der instabilen Qualität und der geringen Produktionseffizienz, die durch rein manuelle Bedienung verursacht werden, ist gelöst.

4Die Schweißindustrie ist eine hochriskante Industrie, hohe Temperaturen, Lichtbogen und Schweißrauch haben einen gewissen Einfluss auf die körperliche und geistige Gesundheit der Arbeitnehmer;

5Es ist ein unvermeidlicher Trend, Roboter als Ersatz für Schweißroboter zu verwenden, was nicht nur die Förderung des Marktes, sondern auch die Forderung nach technologischer Modernisierung ist.

Arbeitsabläufe

1) manuelles Beladen des Werkstücks an die Befestigung in der Station 1

2) Schweißen beginnen;

3) Der Roboter und die Schweißmaschine schweißen auf dem Werkstück nach dem vorgegebenen Programm;

4) Schweißvorgang abgeschlossen;

5) Während die Station 1 geschweißt wird, wird die Station 2 geladen und das Werkstück synchron befestigt.

6) Zyklusarbeit

Roboter-Schweißverfahren

HWASHI Roboter bieten eine maximale Arbeitsreichweite und können von mehreren Seiten installiert werden, um die Flexibilität des Systems zu verbessern.Die verschiedenen Schweißstromquellen können abgestimmt werden, um unterschiedliche Schweißanforderungen zu erfüllen und verschiedene Schweißprozesse zu realisieren..

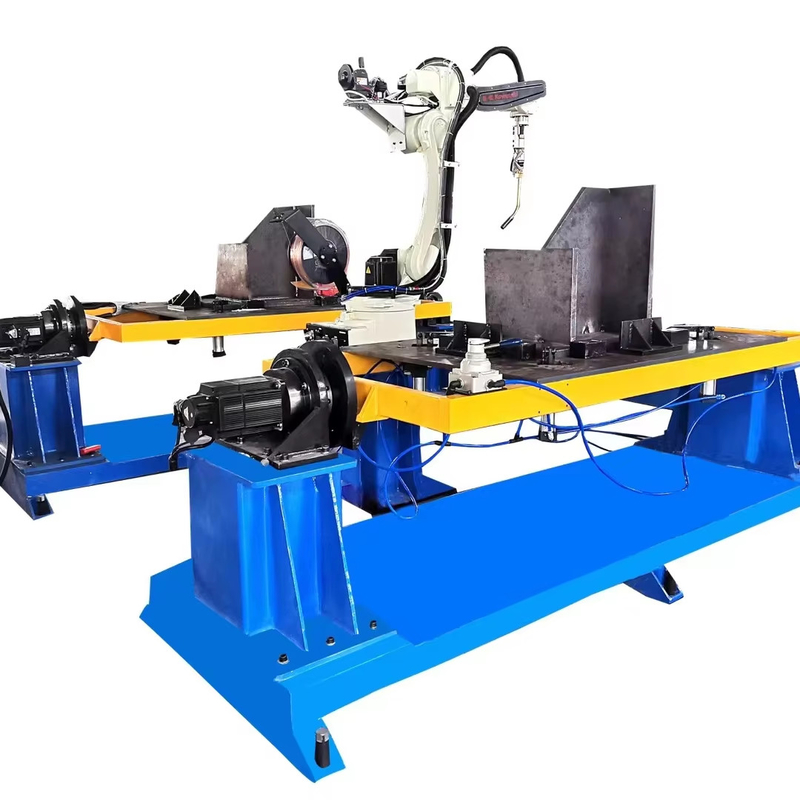

Bereitstellung verschiedener Arten von Schweißpositionatoren
1. es kann in Abstimmung mit dem Roboter arbeiten, um eine konstante Schweißgeschwindigkeit und -haltung zu gewährleisten und eine höhere Schweißqualität zu gewährleisten.

2. Verwenden Sie importierten Servomotor mit hoher Präzision Reduktor, hohe Rotationsgenauigkeit, genaue Positionierung und starke Tragfähigkeit.

3.Durch Drehen des auf dem Arbeitstisch befestigten Werkstücks zum gewünschten Schweißwinkel.

Bereitstellung der 7. Achse der angepassten Maschine

1- Erhöhung des Arbeitsbereichs des Roboters, um die Nachteile des begrenzten Arbeitsbereichs durch den begrenzten Bewegungsbereich des Roboters zu lösen.

2. Roboter-Schiebebahn-Installation: Der Roboter kann allein gehen oder mit der passenden Schweißstromversorgung und dem Roboter-Steuerungskabinett als Ganzes gehen, je nach den Arbeitsbedingungen der Kunden vor Ort.

3Spezieller Schutzmechanismus zur Verhinderung von Schweißspritzen oder Staub in der Luft, die einen schlechten Aufprall von Präzisionsteilen verursachen.

4. Um sich an die unterschiedlichen Bedingungen verschiedener Kunden anzupassen, können unterschiedliche Konfiguration und Installation für den Kunden durchgeführt werden.

Integration von Robotern

Zusätzlich zu HWASHI Robotersystemen können wir auch mit internationalen Robotermarken integriert werden, um komplette Schweißroboterlösungen bereitzustellen.

Robotergehäuse und Schweißprobe

Anwendungen von Schweißrobotern

Schweißroboter können Eisen, Edelstahl, verzinkte Rohre, Platten, Drähte, Rohre schweißen und kleine und große Werkstücke können mit einem guten und schönen Schweißeffekt robotisch geschweißt werden
