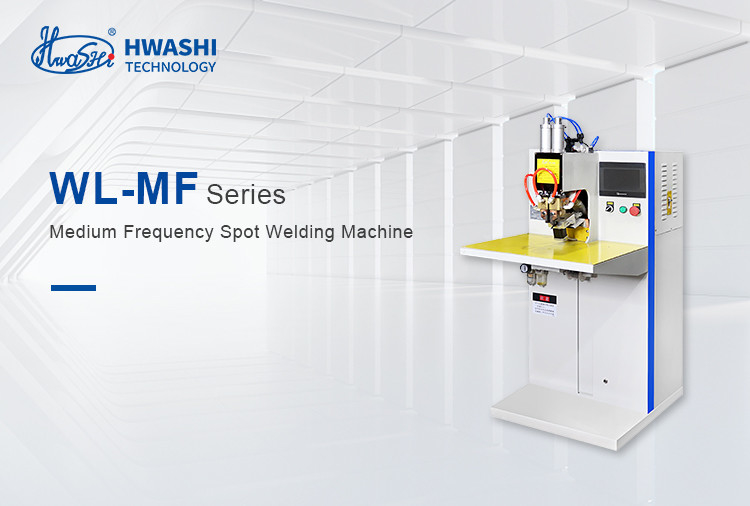

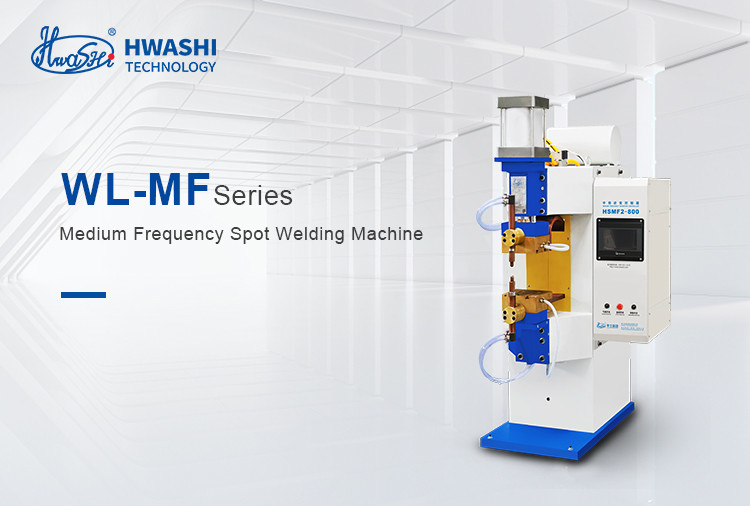

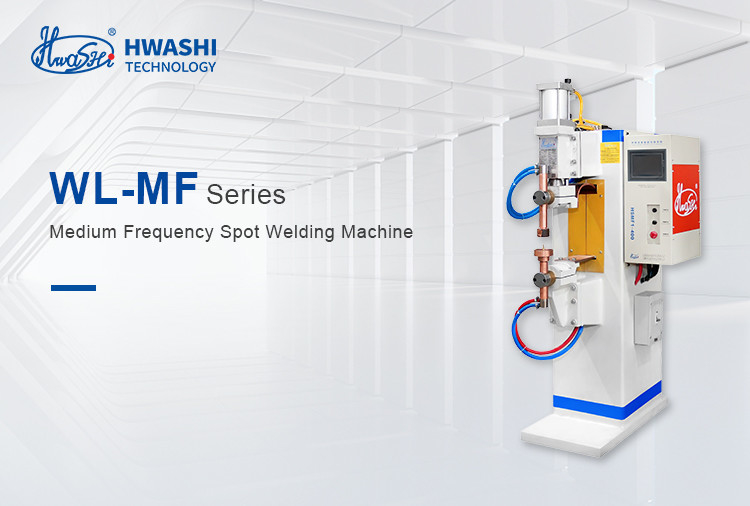

HWASHI mittlere Frequenz-Inverter pneumatische Aluminium-Spot-Schweißmaschine

Beschreibung

Mittelfrequenzumrichter Gleichspannungswiderstandssteuerung: Nach dem folgenden Bild wurde der dreiphasige Wechselstrom in Gleichspannung verändert.Dann in mittlere Frequenz umwandeln 1000Hz Quadratwelle und in primär von Schweißtransformator durch Wechselrichter Schaltung, die aus IGBT verbunden istNach der Berichtigung durch Schweißtransformator wird der Strom zu Gleichstrom mit geringer Pulsierung und wird zur Schweißelektrode geliefert.Der Wechselrichter passt die Leistungssynchronität von IGBT entsprechend dem Feedback des primären und sekundären Schweißstroms an, um während des Schweißvorgangs einen konstanten Strom zu erzielen.

Anwendungen

Sensor, LED und sein Blei, Kupferfolie und ausgelöschter Draht, Relais, Uhr, kapazitive Schleim und Blei, Kupferdraht, Widerstandspin, Induktivität, Batterie und Stabilisatorverbindung, Steckdose,Silberkontakt und Kupferblech, Schweißblitze mit Wolfram und Molybdän usw.

Im Vergleich zum normalen Wechselstromsteuergerät hat der MF-Steuergerät folgende Vorteile:

1. Weiterentwickelte Schweißmaschine, übernehmen Sie das Prinzip des MF-Wechselrichters.
2. Schweißstrom ist Gleichstrom, keine Induktivität, höhere Wärmezufuhr- und Ausgangsleistung, zuverlässigere und stabilere Schweißqualität
3. Drei-Phasen-Last-Balance, Leistungsfaktor nahe 1
4. Intelligente digitale Steuerung, präzisere und schnellere Steuerung des Schweißstroms.
5. Reduzieren Sie die Produktionskosten, sparen Sie Energie, reduzieren Sie die Anforderungen an Kabel und die Wartungskosten, verbessern Sie den Induktionsfaktor.
6. Energie in einem speziellen Wechselrichter speichern, mehr Anpassung an die Schwankungen des Stromnetzes.
7. Kleinere Größe und geringeres Gewicht des Schweißtransformators, ein Drittel der Wechselstrommaschine.
8. In der Lage sein, Aluminium und verzinktes Material zu schweißen
9. besonders geeignet zum Schweißen von dreischichtigen Metallblechen oder sehr dünnen Erzeugnissen

Überprüfer

Funktionen und Merkmale des Steuerungssystems:

Das Steuerungssystem besteht aus einem Steuergerät, einem Mittelfrequenztransformator und einem Schweißwerkstück.und Kontrollzentrum, usw.

1) 101 Sätze programmierbarer Schweißmodelle, 96 Sätze Nahtschweißmodelle.

2) Die Funktion des Schweißpunktstroms, der sich allmählich erhöht, löst effizient die Instabilität des Schweißeffekts, die durch den Stromschalt verursacht wird, wenn mehrere Punkte geschweißt werden;

3) In der Lage sein, den Vorwärmstrom, den Schweißstrom und den Härtestrom einzustellen, den Spritzer während des Schweißens und das Abschalten des Werkstücks nach dem Schweißen effizient zu verhindern.Die 3 elektrischen Impulse können getrennt eingestellt und getrennt oder frei kombiniert werden;

4) Kann den Strom langsam erhöhen und verringern, Effektivkeit beim Schweißen die Spritz- und defekte Nuggetbildung zu vermeiden.

5) Spezielles Material, speziell zum Schweißen von Aluminium, verzinktem Metall usw. mit idealer Schweißwirkung schweißen können.

6) Zählfunktion: Effiziente Zählung der Schweißzeit, der Verwendung von Elektroden und der Schleifung für eine bessere Ausgangsberechnung und Maschinenführung.

7) Funktion des Einzelpunktschweißens, des kontinuierlichen Punktschweißens;

8) Fehlerkontrolle und Selbstschutzfunktion. Während des Arbeitsprozesses schaltet der Steuergerät automatisch den Ausgangsstrom ab und erinnert freundlich an den Grund für die Fehlfunktion;

9) Energieeinsparung, Dreiphasenstromquelle, hohe Arbeitsfrequenz, geringer Verbrauch des Transformators, erheblicher Energieeinsparungseffekt;

10) Bequeme Installation und Bedienung: Bei der MF-Wechselrichterschweißanlage ist das Volumen des Transformators im Vergleich zum gewöhnlichen Wechselstromtransformator drastisch verringert worden.Die ganze Maschine ist leichtgewichtig.. Bequeme Installation und Bedienung;

11) Kommunikations- und BCD-Code-Steuerungsfunktion. In der Lage sein, sich mit einem industriellen Personalcomputer, PLC und anderen oberen Steuergeräten zu verbinden, um Fernbedienung, Automatisierungsmanagement,mit höherem Wirkungsgrad;

12) Adoptieren Sie DSP und PLD als Hauptsteuerungseinheit. Der elektrische Stromkreis ist einfach, hoch integriert, intelligent. Verringern Sie die Fehlfunktion. Leichtere Wartung.

Spezifikation

Anwendungen

Sensor, LED und sein Blei, Kupferfolie und ausgelöschter Draht, Relais, Uhr, kapazitive Schleim und Blei, Kupferdraht, Widerstandspin, Induktivität, Batterie und Stabilisatorverbindung, Steckdose,Silberkontakt und Kupferblech, Schweißblitze mit Wolfram und Molybdän usw.

Modell Nr.	WL-MF-90K	WL-MF-150K	WL-MF-200K	WL-MF-300K
Eingangsstromversorgung	3 ~ 380 V	3 ~ 380 V	3 ~ 380 V	3 ~ 380 V
Nennkapazität	90 KVA	150 KVA	200 KVA	300 KVA
Maximaler Schussstrom	18KA	30KA	45KA	55KA
Arbeitszyklus	20%	20%	20%	20%
Kontrollmethode	Primär- und Subprimefinanzierungen Dauerstrom	Primär- und Subprimefinanzierungen Dauerstrom	Primär- und Subprimefinanzierungen Dauerstrom	Primär- und Subprimefinanzierungen Dauerstrom
Inverterfrequenz	1 kHz	1 kHz	1 kHz	1 kHz
Armlänge	220*400 mm	220*400 mm	220*450 mm	220*450 mm
Maximaler Druck	6KN	10KN	15KN	20KN
Elektrodenschlag	60 mm	80 mm	80 mm	80 mm
Kühlwasser	≥ 8 L/min	12 L/min	12 L/min	14 L/min
Schweißdicke	3.0+3.0mm	3.5 + 3,5 mm	4.0+4.0mm	4.5+4.5mm
