Schweißmaschine für automatische Produktion von Drahtnetzdecks

Schweißmaschine für automatische Produktion von Drahtnetzdecks

Beschreibung des Produkts

Die für dieses Vorhaben entworfene Schweißproduktionslinie ist speziell für die schnelle Produktion von Wire-Pallettträgern bestimmt.Es ermöglicht die vollautomatisierte Produktion von Drahtnetz und Stärkungsmittel. Automatisches Kabelschneiden, Füttern, Schweißen, Biegen, Drehen, Kantenschneiden, Stärker automatisches Füttern, Schweißen und Stapeln des fertigen Produkts.Die gesamte Leitung erfordert nur zwei Bediener, die Produktqualität und die Produktionseffizienz zu verbessern und die Produktionskosten zu senken.Die Produktionseffizienz und das Automatisierungsniveau werden deutlich verbessert.

Arbeitsprozess

1)Hochgeschwindigkeitsdrahtgerichtet und Schneidmaschine wird die Drähte aus der Drahtspule schneiden,und dann laden Sie die Drähte an das Drahtversorgungssystem für die automatische Drahtfüllung der Querdrähte und Leitungen.

2)Durchseildraht- und Liniendrahtfüllsystem füttert den Draht automatisch in die Schweißposition.

3) Die Schweißmaschine schweißt automatisch.

4)Nach dem Schweißen nimmt der Roboter das Netz auf und lädt es zur Drahtschneidestation, um die Kanten zu schneiden.

5)Nach dem Trimmen legt der Roboter das Drahtnetz wieder an die Förderleitung und bewegt es zur Biegestation.

6)Die Biegemaschine biegt eine Seite des Masches.

7)Das Rotationssystem dreht das Netz, und die Biegemaschine biegt eine andere Seite des Netzes.

8)Das Drahtnetz bewegt sich in die Schweißposition der Verstärker (Stützbalken)

9)Der mechanische Arm lädt die Stärker und befestigt sie automatisch an der Schweißposition.

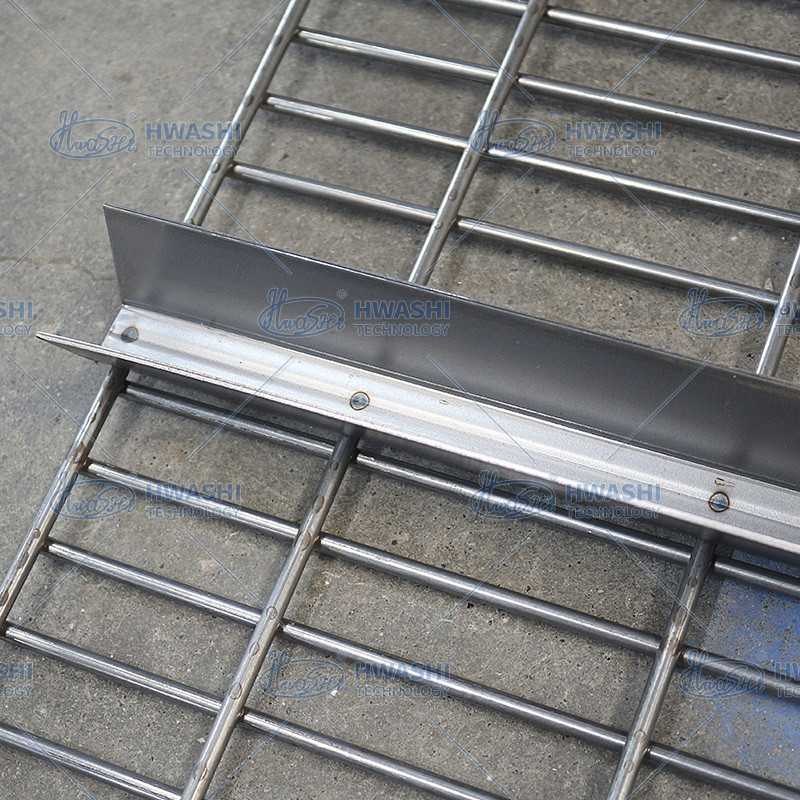

10) Die Schweißmaschine schweißt die Verstärker nach den Zeichnungen.

11)Nach dem Schweißen dreht sich der mechanische Entladearm und stapelt das fertige Produkt automatisch.

Technische Daten

Maschinendetails:

Maschinen zum Schneiden von Draht mit hoher Geschwindigkeit	Automatisches Drahtversorgungssystem
Automatisches Füllsystem mit Leitungsdraht	Automatisches Füllsystem mit Querdraht

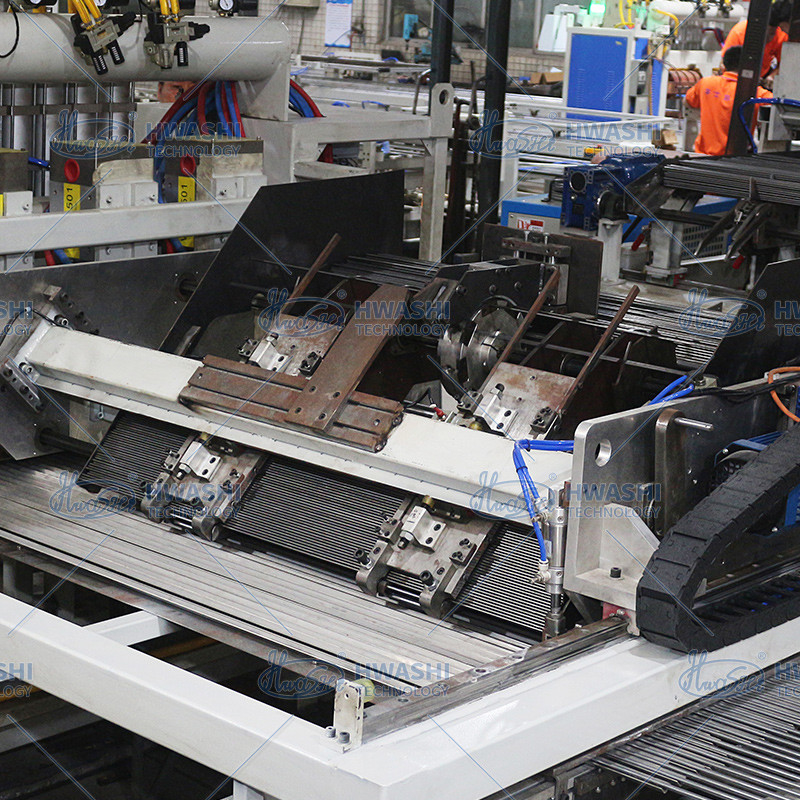

Automatische Schweißmaschine für Drahtnetze	Automatische Bewegungswagen mit Drahtnetz
Roboter und Drahtschneidmaschinen	Maschine zum Biegen von Drahtnetzen
Verstärker-Ladungssystem	Verstärkerschweißsystem

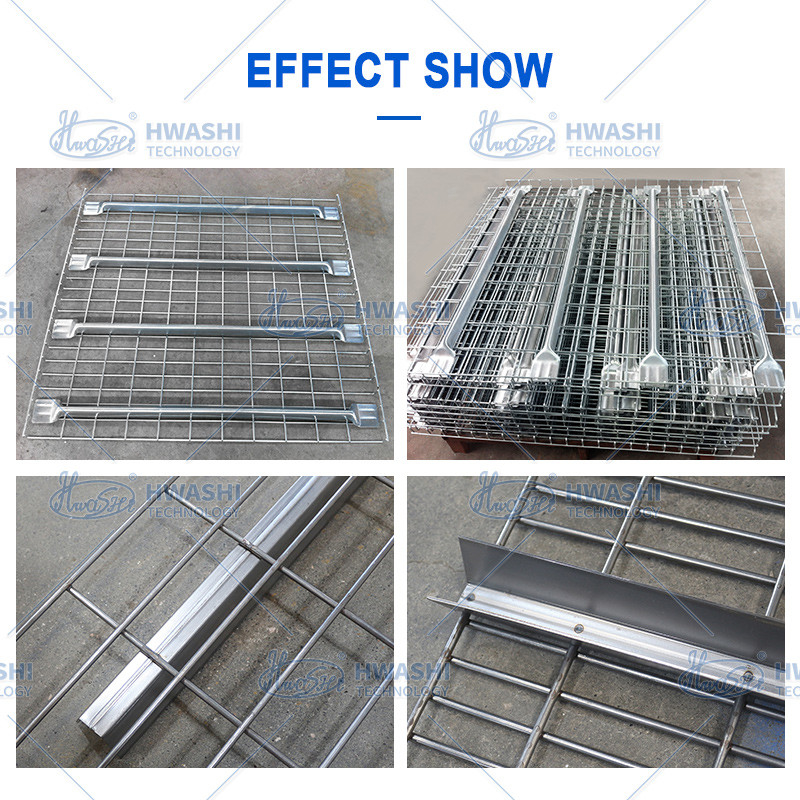

Automatisches Entladen und Stapeln	Fertigprodukt
