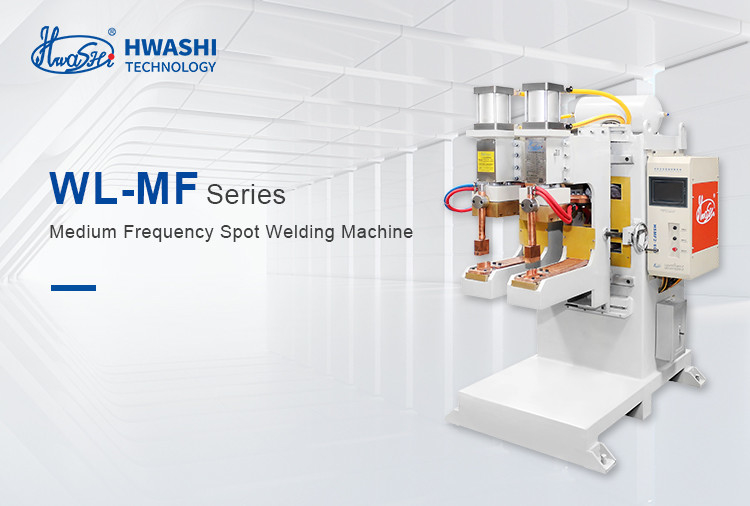

1000 Hz mittelfrequente Gleichspannungsplattenschweißmaschine für Kupferplattenschweißen 90 KVA

• Frequenz und Stromquelle:

  • Funktioniert mit einer Frequenz von 1000 Hz, die als mittlere Frequenz für Schweißanwendungen gilt.
  • Typischerweise mit Gleichstrom (Gleichstrom) versorgt, um während des Schweißvorgangs stabile und kontrollierte elektrische Eigenschaften zu gewährleisten.

• Transformator und Berichtigungsgerät:

  • Ein hochfrequenter Transformator zur Erhöhung der Spannung auf das erforderliche Niveau für das Schweißen von Kupferplatten.
  • Die Berichtigungsschaltung wandelt Wechselstrom in Gleichstrom um und sorgt für einen reibungslosen und kontinuierlichen Stromfluss, der für das Präzisionsschweißen erforderlich ist.

• Kontrollsysteme:

  • Erweiterte Steuerungssysteme zur präzisen Anpassung von Schweißparametern wie Strom, Spannung, Pulsdauer und Frequenz.
  • Digitale Schnittstellen oder Steuerungen ermöglichen es den Bedienern, Parameter je nach Dicke und Art der zu schweißenden Kupferplatten festzulegen.

• Schweißkopf und Elektroden:

  • Es verfügt über einen speziellen Schweißkopf, der die Größe und Form der Kupferplatten berücksichtigt und somit einen optimalen Kontakt und eine optimale Wärmeverteilung gewährleistet.
  • Elektroden bestehen in der Regel aus Materialien, die hohen Temperaturen standhalten und eine gute elektrische Leitfähigkeit bieten, was für ein effektives Schweißen entscheidend ist.

• Kühlsystem:

  • Ein effizientes Kühlsystem zur Aufrechterhaltung der Betriebstemperaturen innerhalb sicherer Grenzwerte, besonders wichtig bei längeren oder intensiven Schweißvorgängen.

1. Energieeinsparung: Der Leistungsfaktor beträgt 0,7-0,9 (Leistungsfrequenz 0,4), wodurch der Verlust der Reaktionsleistung erheblich reduziert wird.die Schweißzeit ist kurz und die Lebensdauer der Elektrode ist lang.
2. Genauigkeitskontrolle: Die Wechselrichterfrequenz erreicht über 1000 Hz, und die Schweißstromsteuerungsfähigkeit und -genauigkeit sind 20-mal höher als bei Wechselstromschweißmaschinen.
3- Sehr gute Qualität.: Die Wellenform des Stroms ist gerade, die Größe des Nuggets ist stabil, die Spritzer sind geringer und die Oberflächenqualität des Lötwerks
Der Joint ist gut.
4Einfache Operation.: Mehrere Sätze von Schweißspezifikationen können mit einer Taste gespeichert und aufgerufen werden, Echtzeitanzeige des Schweißstroms und der Zeit, Überwachungs- und Alarmfunktionen des Schweißdrucks, des Kaltwasseraufkommens,und Schweißstrom.

	Intelligentes Schweißsteuerungssystem Intelligenter Touchscreen-Controller Eingabe und Ablesung der Schweißparameter.
	Rohstoffe nach Maßgabe Dickere Kupferplatte oder Kupfergürtel zur Gewährleistung einer stabilen Leitfähigkeit beim Schweißen
	Spezifische Verarbeitung von Elektroden angepasste Elektroden, die für das Schweißen von Materialien wie Stahl geeignet sind, Aluminium, Silber, Edelstahl und Nickel.
	Formstruktur und Schweißmethode Die Konstruktion der richtigen Maschinenform und Form entsprechend dem Schweißprodukt.

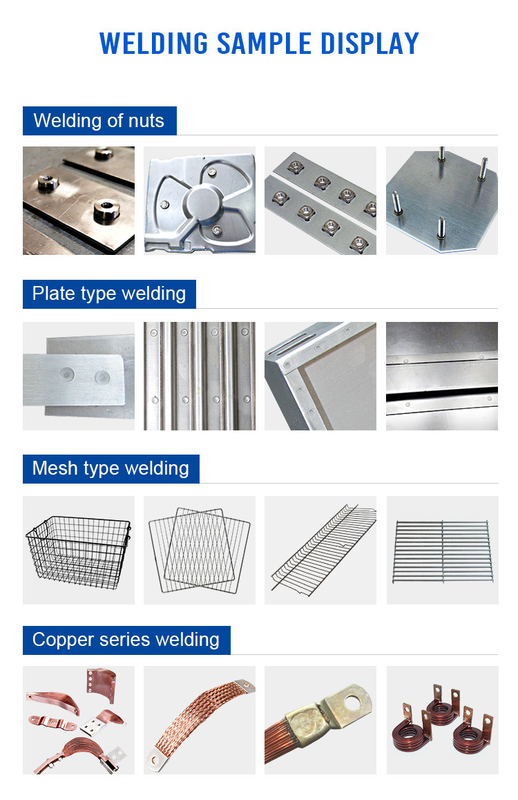

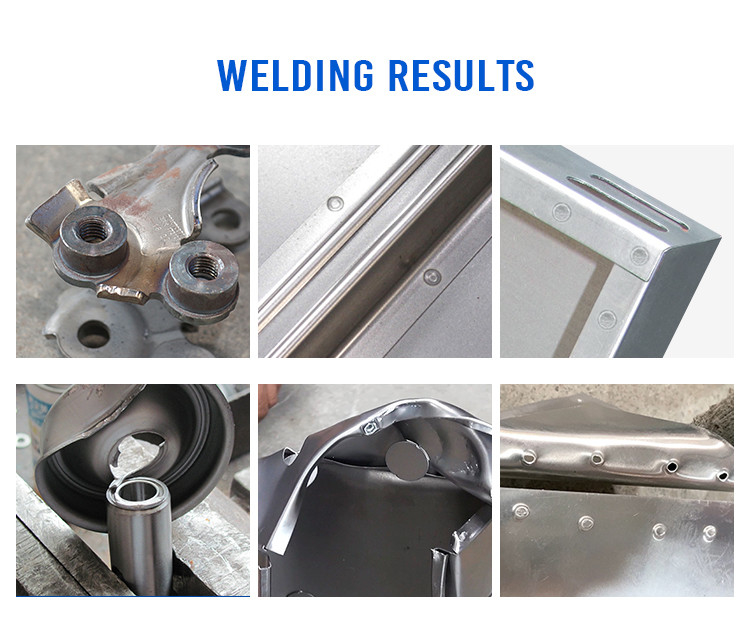

Anwendung und MusterOf Die Mittelfrequenz-Punktschweißmaschine
Schweißen von Silberkontakten von Niederspannungsgeräten, Schweißen von Mini-Präzisionsarbeiten wie Kristallventil von Chips, und





Technische Parameter der Präzisions-Mikropunkt-Schweißmaschine

Modell	WL-MF-90K
Eintrittsleistung (V/φ)	380/3
Nennleistung (KVA)	100
Anwendbares Material	Edelstahl, Kohlenstoffstahl, Aluminium
Maximaler Kurzschlussstrom (KA)	21
Elektrodenkraft (KG)	1000
Elektrodenlauf (MM)	100
